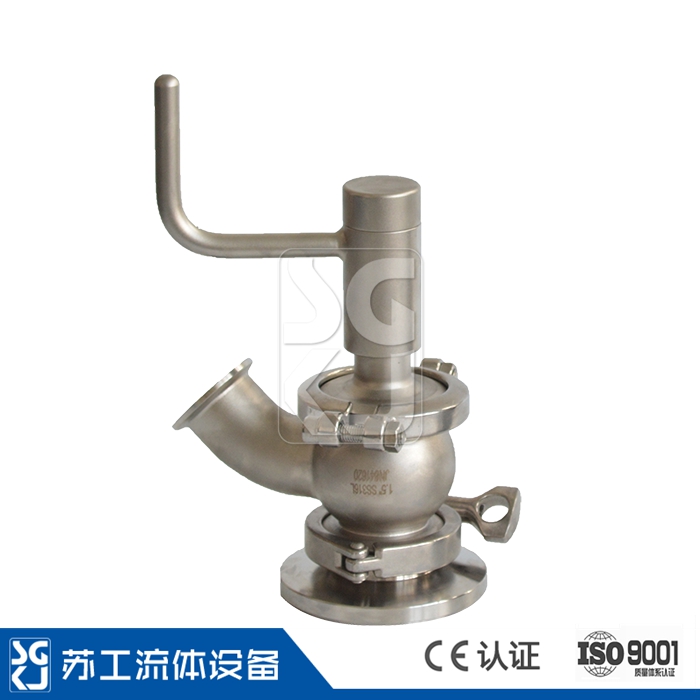

Q型手動罐底閥
發布日期：[2019-01-10] 點擊率： |
應用
該款罐底閥是一款手動座閥，擁有衛生和靈活的設計，基于成熟的單座閥設計平臺，少而簡單的活動部件使該閥非常可靠，并且降低了其維護成本。用于切斷或打開通往儲罐的管道。廣泛應用于釀酒,乳制品,飲料.制藥等工業中。
技術參數
◆規格：1.5"～4" DN40～DN100
◆連接方式：焊接、卡箍、螺紋、法蘭
◆ 大工作壓力：≤10bar
◆工作溫度：-10℃到120℃
◆與物料接觸部分：SS304/SS316L
◆內表面接觸產品：Ra≤0.8μm
◆密封件：三元乙丙（EPDM）、硅橡膠（SI）、氟橡膠（FPM）
工作原理
安裝罐底完成后，順時針旋轉搖桿，搖桿內的傳動螺紋和支架上的傳動螺紋作用，搖桿推動閥桿閥座上移，開啟閥門；逆時針旋轉搖桿，搖桿推動閥桿閥座下移，使閥座密封圈壓緊下閥體密封平面，關閉下閥口。
